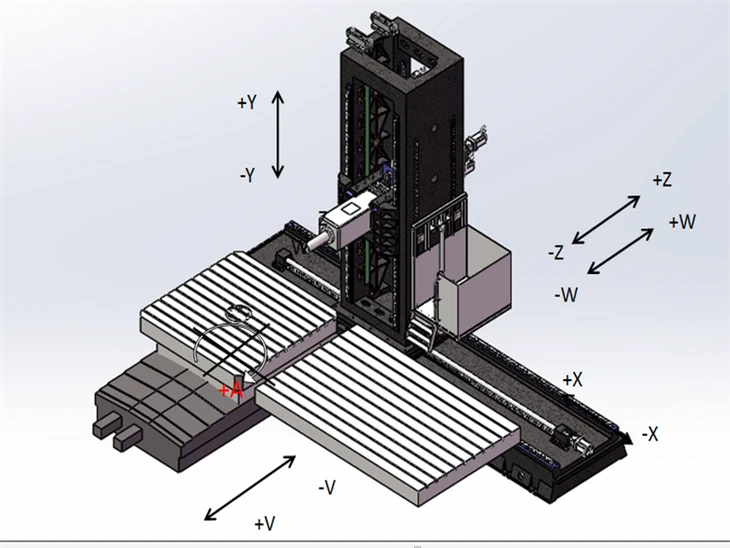

Mașină de plictisire orizontală de tip podea























FRT -T160
Articol			Parametrul principal
Control CNC			Siemens 828dsl
Masă	Dimensiunea tabelului	mm	2000×6000
	Capacitatea de încărcare a tabelului de lucru	t/m²	15
	Specificații T-slot (lățime/distanțare/număr)		26×200×10
Voiaj	Axa x	mm	6000
	Axa y	mm	3000
	Axa z	mm	1000
	Călătorie pe fus (axa W)	mm	1000
Cap	Modul de acționare a fusului		Drive cutia de viteze
	Putere motorie principală	Kw	45
	Viteza fusului	RPM	1-2000
	Fus dia	mm	Φ160
	Conic și specificații ax		IS07: 24NO50
	Trageți tipul șurubului de știft		P50T -2- MAS403
	Secțiunea RAM	mm	480×480
	Cuplu cu fus (max)	Nm	2590
	Nasul fusului până la suprafața mesei	mm	200-3000
Șurub cu bilă	Șurub cu bilă (axa X)	mm	100×20
	Șurub cu bilă (axa y)	mm	80×16
	Șurub cu bilă (axa z)	mm	63×12
	Șurub cu bilă (axa W)	mm	63×12
Ghid șină	Șină de ghidare (axa X)		Patru 65 Specificații Ghiduri de rulare liniare de tip role grele pe axa X pe axa X
	Șină de ghidare (axa y)		Patru 55 Specificații de tipuri de rulare grele de tip rulant de tip role de rulare liniară pe axa y
	Șină de ghidare (axa z)		Șină de diapozitive cu berbec pătrat
Hrană	Viteza de frezare x, y, z, axa W	m/min	6/6/6/6
	Axa rapidă x, y, z, w	m/min	10/10/10/2
	Servo Motor Power pentru X, Y, Z, W	kw	9.75/ 7.17/ 7.75
	Cuplul servo Motor × Raportul de viteză de reducere pentru X, Y, Z, W, W	Nm	50×5/48×5/48×5
	Viteza motorului servo pentru x, y, z, w	RPM	5000/ 3000/3000
Revista de instrumente (opțional)	Capacitatea revistei	T	[40,60]
	Nasul fusului		BT50
	Trageți știftul		P50T -2- MAS403
	Diametrul maxim (cuțit complet/gol)	mm	Φ125/Φ250
	lungime maximă	mm	400
	Greutate maximă	kg	25
Precizie de poziționare (Standarde: GB/T19362. 1-2003)	Axa x	mm	0.02
	Axa y	mm	0.02
	Axa z	mm	0.02
	W axa	mm	0.02
Precizie de poziționare repetată (standarde: GB/T19362. 1-2003)	Axa x	mm	0.015
	Axa y	mm	0.015
	Axa z	mm	0.01
	W axa	mm	0.015
Cerințe de alimentare cu energie electrică			Trifazat 380V
Capacitate		Kva	145
Greutatea mașinii		T	105
Dimensiunea mașinii		mm	11500×3000×5800



Contactați acum





Orientare orizontală:Spre deosebire de mașinile de plictisire verticală, care au un fus care indică în sus, mașinile de plictisire orizontale au o orientare orizontală a fusului. Acest lucru le permite să efectueze operații de plictisire orizontală cu precizie.



Plic de lucru mare:Mașinile de plictisire orizontale de tip podea sunt concepute pentru a gestiona piese mari și grele. Adesea au o masă masivă care poate găzdui piese de lucru de diferite dimensiuni și greutăți.



Structura rigidă:Aceste mașini sunt construite cu un cadru greu și rigid pentru a asigura stabilitatea și a minimiza vibrațiile în timpul prelucrării. Această rigiditate este esențială pentru obținerea unor niveluri ridicate de precizie.



Opțiuni versatile ale fusului:Acestea pot veni cu diferite opțiuni de ax, inclusiv configurații cu un singur spindle sau multi-spindle și pot oferi controale de viteză variabile pentru a se potrivi cu diverse cerințe de tăiere.



Sisteme de control digital:Majoritatea mașinilor de plictisire orizontale moderne de tip podea sunt echipate cu sisteme avansate de CNC (control numeric computer), care permit un control precis asupra procesului de prelucrare. Operatorii pot programa căi de instrumente complexe și pot face ajustări după cum este necesar.



Tabele rotative:Unele mașini sunt echipate cu mese rotative care pot fi poziționate în unghiuri diferite. Această caracteristică este utilă în special pentru efectuarea operațiunilor de prelucrare pe mai multe fețe.







Plictisitor:Funcția principală a unei mașini de plictisire orizontală de tip podea este de a crea găuri și găuri precise într-o piesă de lucru. Acest lucru este utilizat în mod obișnuit în aplicații precum blocuri de motor, cutii de viteze și alte componente care necesită găuri aliniate cu exactitate și dimensionate.



Frezarea:Aceste mașini pot efectua, de asemenea, operațiuni de frezare, cum ar fi orientarea, conturarea și buzunarul, folosind diverse instrumente de tăiere. Acest lucru le face versatile pentru prelucrarea suprafețelor și formelor complexe.



Foraj:În plus față de plictisire, mașinile de plictisire orizontale pot fi utilizate pentru operațiuni de foraj, inclusiv forajul mai multor găuri în locații și unghiuri precise.



Atingerea:Unele modele pot efectua operații de atingere, care implică găuri de filetare pentru a găzdui șuruburi, șuruburi sau alte elemente de fixare.



Față de:Mașina poate fi folosită pentru a face față pieselor mari, asigurându -se că suprafețele de capăt sunt plate și perpendiculare pe axa de foraj sau găuri.



Prelucrare de precizie:Aceste mașini excelează în sarcinile de prelucrare a preciziei, ceea ce le face adecvate pentru industriile în care toleranțele strânse și o precizie ridicată sunt critice.





În rezumat, o mașină de plictisire orizontală de tip podea este un instrument de prelucrare greoi, conceput pentru piese de lucru mari și complexe. Caracteristicile sale cheie includ o orientare orizontală a fusului, o structură rigidă, sisteme de control CNC și opțiuni versatile ale axului. Principalele sale funcții cuprind prelucrarea plictisitoare, a frezării, forajului, atingerii, confruntării și prelucrării de precizie, ceea ce îl face un instrument valoros în industriile care necesită componente de înaltă calitate, prelucrate cu exactitate.
