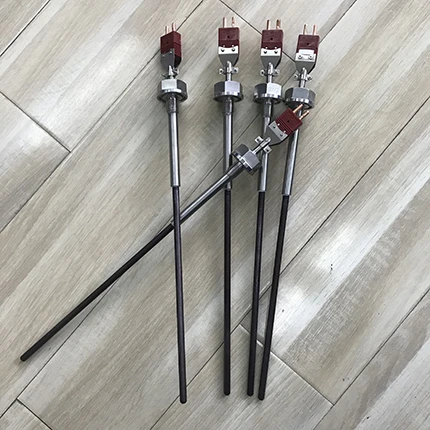

Caracteristicile termocuplului și principiul de măsurare
Caracteristicile termocuplului și principiul de măsurare?
1.Caracteristicile termocuplului sunt măsurători de înaltă precizie. Datorită termocuplului direct cu contactul obiectului măsurat, de la mijlocul mediului.
Gamă largă de măsurători. Termocuplul utilizat în mod obișnuit de la -50 ~ +600 °C poate fi măsurat continuu, unele termocupluri speciale pot fi măsurate la -269 °C (cum ar fi cromul de nichel de aur și fier), până la +2800 °C (cum ar fi wolframul - reniu). Structură simplă, ușor de utilizat. Termocuplurile sunt de obicei compuse din două fire diferite și nu sunt limitate de dimensiune și de început, manșonul exterior de protecție, cu foarte convenabil de utilizat.
2.Principiul de măsurare a termocuplului:
Termocuplul este un senzor de temperatură, poate converti semnalul de temperatură într-un semnal de alimentare termoelectric, prin instrumentul de măsurare electrică cu măsurarea poate fi măsurată temperatura. Principiul de bază al măsurării temperaturii termocuplului este efectul termoelectric.
În bucla închisă formată din conductori A și B din două materiale diferite, potențialul termoelectric este generat în buclă atunci când cele două contacte ale lui A și B sunt la temperaturi diferite T și To. Acest lucru se numește efectul Seebeck. Conductorii A și B se numesc electrozi termici.
Capătul inferior al temperaturii (T> se numește capătul de lucru (de obicei sudat împreună); capătul inferior al temperaturii (La) este capătul liber (de obicei la o temperatură constantă). În funcție de relația dintre potențialul termoelectric și funcția de temperatură, În tabelul de indexare termocuplu.
Tabelul de indexare se obține în condițiile temperaturii de capăt liber La = 00 C. Termocuplurile diferite au tabele de indexare diferite. Când al treilea material metalic este conectat în circuitul termocuplu, Temperatura celor două contacte ale materialului este aceeași, puterea termoelectrică generată de termocuplu va rămâne neschimbată, care nu este afectată de al treilea circuit metalic de acces.
Prin urmare, măsurarea temperaturii termocuplului, accesul la instrumentele de măsurare, După măsurarea puterii termoelectrice, puteți cunoaște temperatura mediului măsurat.
3, gradul termocuplu de standardizare a termocuplului, conform standardelor internaționale IEC. Numărul de indexare termocuplu este în principal S, R, B, N, K, E, J, T și așa mai departe mai multe. Care S, R, B sunt termocuplu metalic prețios, N, K, E, J, T sunt termocuplu metalic ieftin.
Indexarea S se caracterizează prin proprietăți antioxidante puternice, trebuie să fie în atmosfera oxidantă, inertă pentru utilizare continuă, temperatura de utilizare pe termen lung 1400 °C, pe termen scurt 1600 °C. În toate termocuplurile, scara S are cel mai înalt nivel de precizie, folosit de obicei ca termocuplu standard; Numărul de indexare R și numărul de indexare S comparativ cu forța electromotivă termică aproximativ 15%, alte performanțe sunt aproape aceleași; Puncte B Gradul la temperatura camerei forța termoelectromtivă este foarte mic.
Deci, de măsurare nu este, în general, sârmă de compensare. Temperatura sa de utilizare pe termen lung este de 1600 °C, pe termen scurt 1800 °C. Poate fi utilizat în atmosferă oxidantă sau neutră, dar și în utilizarea pe termen scurt în condiții de vid.
N este caracteristicile rezistenței la oxidare la temperaturi ridicate la 1300 °C, stabilitatea pe termen lung a forței termoelectromotive și ciclul termic pe termen scurt de reproductibilitate bună, rezistență la radiații nucleare și performanță la temperaturi scăzute Ye Hao, puteți înlocui parțial termocuplul de sub grad S; Sub-gradul K se caracterizează prin proprietăți antioxidante puternice, trebuie să fie în atmosfera oxidantă, inertă pentru utilizare continuă, temperatura de utilizare pe termen lung de 1000 °C, pe termen scurt 1200 °C. În toate termocuplurile în cele mai utilizate pe scară largă.
Sub-gradul E se caracterizează prin termocupluri utilizate în mod obișnuit, forța termoelectromotivă maximă, adică cea mai mare sensibilitate. Ar trebui să fie utilizat în atmosferă oxidantă, inertă, utilizarea temperaturii 0-800 °C; Sub-gradul $ vmeJ se caracterizează atât pentru atmosfera oxidantă (utilizarea plafonului de temperatură de 750 °C), poate fi, de asemenea, utilizat pentru reducerea atmosferei (utilizarea limitei de temperatură de 950 °C), cât și pentru rezistența la coroziunea gazelor H2 și CO și mai mult pentru rafinare și chimice; Sub-gradul T se caracterizează prin toate termocuplul metalic ieftin în cel mai înalt grad de precizie, utilizat de obicei pentru a măsura temperatura sub 300 °C.
4.Compensarea temperaturii joncțiunii reci termocuplu Pe măsură ce materialele termocuplu sunt în general mai scumpe (în special atunci când se utilizează metale prețioase), iar punctul de măsurare a temperaturii instrumentului este departe, pentru a economisi material termocuplu, pentru a reduce costurile, de obicei folosind sârmă de compensare Capătul rece al termocuplului (capăt liber) se extinde la o cameră de control al temperaturii relativ stabilă, conectat la terminalul instrumentului.
Trebuie subliniat faptul că rolul firului de compensare a termocuplului extinde doar electrodul termic, astfel încât capătul rece al termocuplului să se deplaseze în camera de comandă a terminalului instrumentului, care nu poate elimina schimbările de temperatură ale joncțiunii reci asupra temperaturii, nu își poate permite compensarea.
Prin urmare, trebuie utilizate și alte metode de corecție pentru a compensa temperatura joncțiunii reci t0 ≠ 0 °C la temperatura impactului. În utilizarea firului de compensare termocuplu trebuie să acorde o atenție la potrivirea modelului, polaritatea nu poate fi greșită, sârmă de compensare și partea de conectare termocuplu a temperaturii nu poate depăși 100 °C. Modelul compensator de temperatură la rece trebuie să fie în concordanță cu modelul termocuplului și în intervalul de temperatură specificat; compensarea temperaturii joncțiunii la rece și polaritatea conexiunii termocuplu nu pot fi greșite; în funcție de balanța punctului de plecare al instrumentului de reglare a temperaturii compensatorii.
Astfel încât indicatorul la temperatura punctului de echilibru; cu mecanism automat de compensare a instrumentului de afișare nu se instalează compensatorul; compensația trebuie verificată și verificată în mod regulat.
