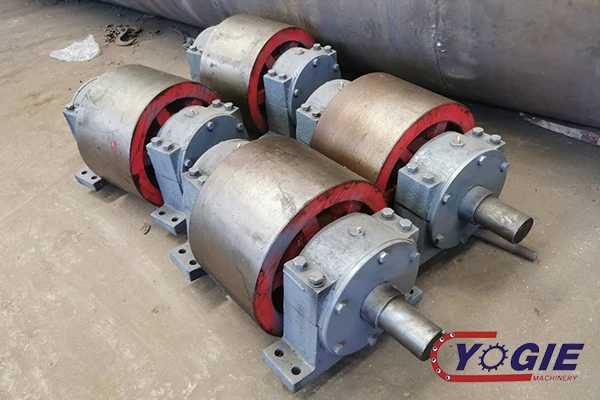

Roata de susținere a cuptorului rotativ (Trunnion)
AjustareaRolă de suport pentru cuptoare rotativese referă la reglarea și controlul rezonabil al cuptorului rotativ pentru a asigura funcționarea sigură și stabilă pe termen lung a cuptorului rotativ, astfel încât să se mențină o stare bună de funcționare, să se îmbunătățească rata de funcționare și să se reducă costurile de funcționare.
În starea normală de producție, linia centrală a cilindrului cuptorului este asigurată a fi o linie dreaptă, astfel încât corpul cuptorului să poată reciproca între cele două role de transmisie de-a lungul direcției axiale, realizând astfel echilibrul de stres al diferitelor role de susținere, centuri și rulmenți și eliminând abaterea parțială. Factori nerezonabili, cum ar fi măcinarea și concentrarea punctelor de forță pentru a reduce uzura, a reduce costurile de întreținere și a extinde ciclul de funcționare în condiții de siguranță a cuptorului rotativ.
Cauzele și reglarea turbulențelor axiale
Cilindrul cuptorului rotativ este montat cu o pantă de 3,5%. Conform analizei teoretice, contactul dintre rolă și rolă are o forță descendentă generată de gravitația descendentă de-a lungul liniei centrale a cilindrului, iar angrenajul inelului mare conduce forța circulară generată de rotația cilindrului, iar direcția acestuia este de-a lungul direcției tangențiale a rolei de susținere. Forța de alunecare este verticală. Datorită acțiunii combinate a forței circumferențiale și a forței de alunecare, contactul dintre centură și rolă este deformat elastic pentru a forma o alunecare elastică, astfel încât cilindrul să fie înclinat în jos. Viteza de balansare este proporțională cu viteza circumferențială a centurii și unghiul de înclinare al cilindrului și invers proporțională cu coeficientul de frecare dintre rolă și rolă.
Genuflexiunea continuă a cilindrului este limitată de rola de reținere inferioară. Cilindrul cuptorului rotativ este blocat de rola de reținere de către placa de oțel care reține fierul, partea oblică a centurii cu role și suprafața conică exterioară a rolei de reținere și nu se mai ghemuiește în direcția axială. Corpul cuptorului se va roti într-o poziție axială fixă. Pe termen lung, suprafața rolei și a centurii vor fi uzate neuniform, iar bara de autobuz de suprafață va fi neuniformă. Coastele și bavurile vor apărea pe ambele părți ale angrenajelor mari și mici. A avut loc crăparea rolei cu cusături de reținere a fierului și alte fenomene, nu numai înrăutățind condițiile de lucru, îngropând pericolele ascunse, ci și crescând dificultatea costurilor anuale de întreținere și întreținere. Prin urmare, este necesar să se schimbe starea de funcționare a cuptorului rotativ, să se ajusteze postura liniei centrale a rolei de susținere, să se realizeze că cilindrul cuptorului rotativ poate reciproca în sus și în jos și să se controleze centura cu role de tracțiune de a doua viteză într-o poziție ușor deasupra celor două role de transmisie. Cele două role superioare și inferioare nu sunt practic afectate de forța externă cauzată de turbulențele cilindrului cuptorului. Distanța de turbulență axială a cuptorului rotativ (adică diferența dintre cele două role și rola de tracțiune) este de 6 mm și se determină a fi ajustată la 15 mm.
Metoda de editare a reglarii rolei
Conform datelor tehnice și metodei de reglare a oblicului cu role utilizate în mod obișnuit în industrie, în timpul funcționării, linia centrală a rolei cu două trepte și linia centrală a cilindrului cuptorului sunt înclinate la un anumit unghi, astfel încât rola de susținere, la rândul său, oferă rolei o forță în sus pentru a echilibra Forța de alunecare generată de greutatea cilindrului realizează echilibrul dinamic al forței axiale a forței axiale a cilindru cuptor.
Când linia centrală a rolei este instalată paralel cu cilindrul, cilindrul va produce o forță teoretică de alunecare elastică și se va prăbuși în jos. Pentru a controla genuflexiunea cilindrului, rola de susținere trebuie reglată în timpul funcționării echipamentului, astfel încât linia centrală să fie la un unghi θ cu linia centrală a cilindrului. Din perspectiva proiecției, axele celor două role de susținere sunt paralele și, în același timp, unghiul este deviat în sens invers acelor de ceasornic. θ, viteza de despicare în sus generată de înclinarea rolei de susținere este exact compensată de viteza de alunecare a cilindrului și de forța de alunecare în jos a cilindrului și de forța ascendentă a rolei de susținere care reacționează pe rolă, astfel încât centura cu role de tracțiune cu a doua viteză este controlată în două Între 15 mm din rola de reținere, se realizează echilibrul relativ și stabilitatea cilindrului.
Cuptorul rotativ este susținut de două trepte de viteză. Sensibilitatea controlului este ridicată. Este necesar ca liniile centrale ale celor patru role din prima și a doua treaptă de viteză să fie deviate în sens invers acelor de ceasornic și paralele între ele pentru a se asigura că ralantiul cu două trepte poate alimenta simultan centura. Cu forța ascendentă, evitați fenomenul de "opt caractere mari" și "mici opt caractere". "Marele opt personaje" este linia centrală a celor patru role de susținere ale primei și celei de-a doua trepte de viteză. Linia centrală a arborelui cu role de susținere cu două trepte este opusă în direcție, iar linia centrală a arborelui rolei de susținere formează două forme "opt" pe direcția laterală a corpului cuptorului. Forțele de pe cilindrii centurii sunt fie opuse, fie opuse unul față de celălalt, care se anulează reciproc, ceea ce este dăunător și nefavorabil, accelerează uzura pe ambele părți ale centurii și fierului și formează o întindere sau o strângere pe cilindru între cele două trepte de viteză. Acțiune de presiune, este posibil să scapi de blocul de fier sau chiar de un accident; "echipa mică" este opusul liniei centrale a celor două role de susținere ale aceleiași unelte, iar linia centrală axială este înclinată opus, formând o simetrie "opt" față de linia centrală a corpului cuptorului. "Zig-zag", direcția forței care acționează asupra cilindrului centurii celor două role de susținere este inconsecventă și nu se formează nicio forță rezultată. Nu numai că nu joacă un rol de reglare, dar va provoca distorsiuni suplimentare ale curelei cu role și va reduce contactul dintre rolă și centura cu role. zonă.
